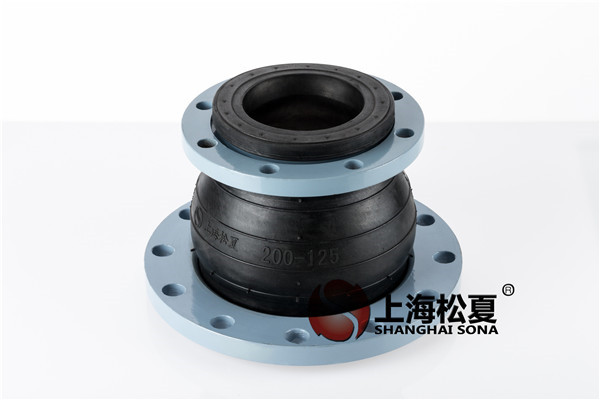

同心異徑橡膠軟接頭裝在帶排氣閥的平面法蘭

扁平同心異徑橡膠軟接頭一端安裝在帶排氣閥的扁平法蘭上，另一端安裝在帶氣缸的扁平法蘭蓋上，與壓力出口管相連，然后固定在試驗臺上，啟動試壓泵，將水或其他適用介質沖入橡膠接頭內排空，關閉排氣閥，停泵。調整樣品位置并固定，測量并記錄樣品的初始長度。

同心異徑橡膠軟接頭軸向位移試驗：按照試驗準備中描述的步驟完成試驗準備后，轉動試驗臺的螺桿，將橡膠接頭拉伸或壓縮到規范規定的最大允許伸長或最大允許壓縮，并設置到此位置固定，按試料規定的升壓速率，將表壓升至說明書規定的試品工作壓力，保壓5分鐘，檢查試樣有無滲漏、開裂或異常變形并記錄下來。

同心異徑橡膠軟接頭橫向位移試驗：

試驗可以單獨進行，也可以在軸向位移試驗結束后繼續進行，將試樣復位到試驗準備規定的狀態。旋轉試驗臺的螺絲，將一段同心異徑橡膠軟接頭推向規范規定的橫向。允許大位移并固定位置，并在軸向位移試驗后增加表壓至壓力上升速度規定的規格。保持供試品工作壓力5分鐘，檢查同心異徑橡膠軟接頭試樣有無滲漏、開裂或異常變形并記錄。在新國標GBT-2010靈活橡膠接頭標準中，使用了橡膠接頭統一XT的表達方式，KXT、JGD等原始表達式被丟棄。

橡膠球的數量由大寫 Q 加一個下標表示。例如，單個球體的下標為1，其余球體可依此類推；其中，常用的橡膠接頭用大寫Y表示。對于不同結構的縮徑橡膠接頭，用t和y來區分，其中同心縮徑用T代替，偏心縮徑用Y代替。后面的RF值。所使用的法蘭連接類型，其中RF為凸面密封法蘭，主要與扣槽球配合使用，但也可以選擇FF公稱平法蘭（平焊法蘭）進行連接，但在選擇此時使用法蘭，應選擇相應的法蘭球體，以達到良好的使用效果。
